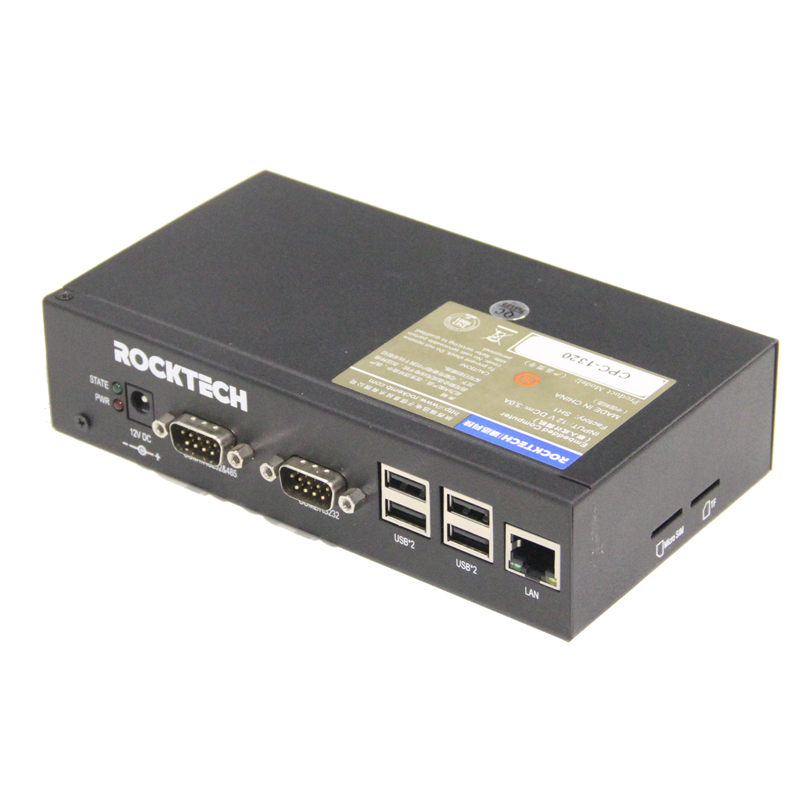

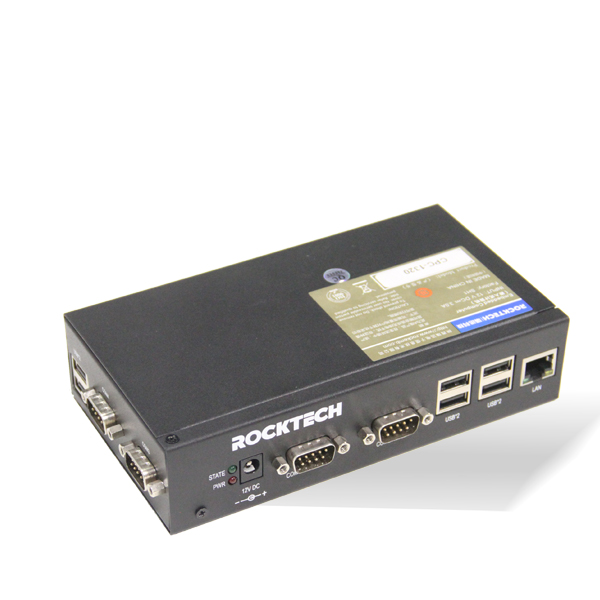

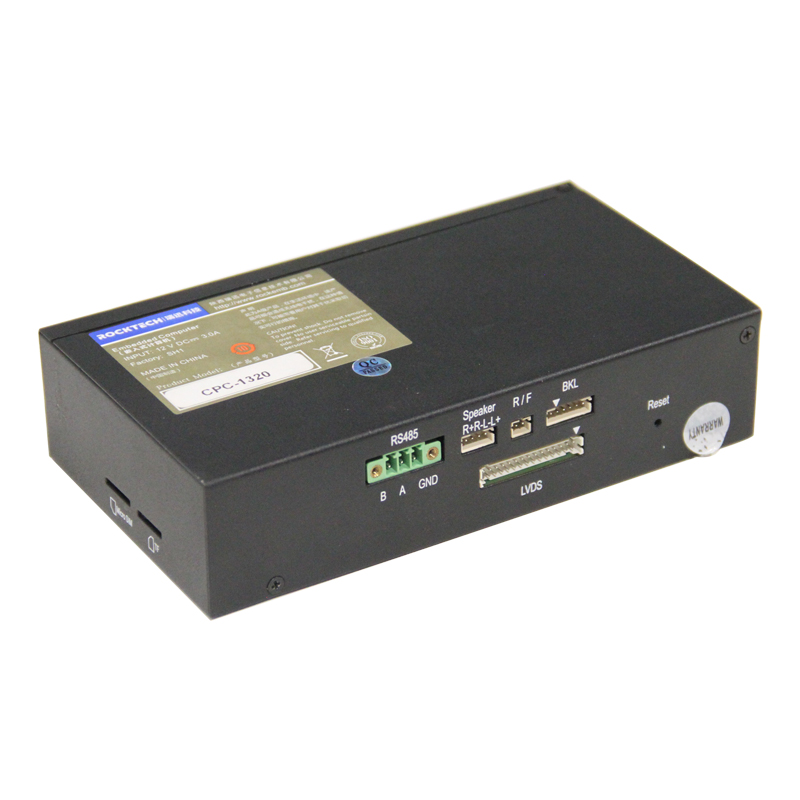

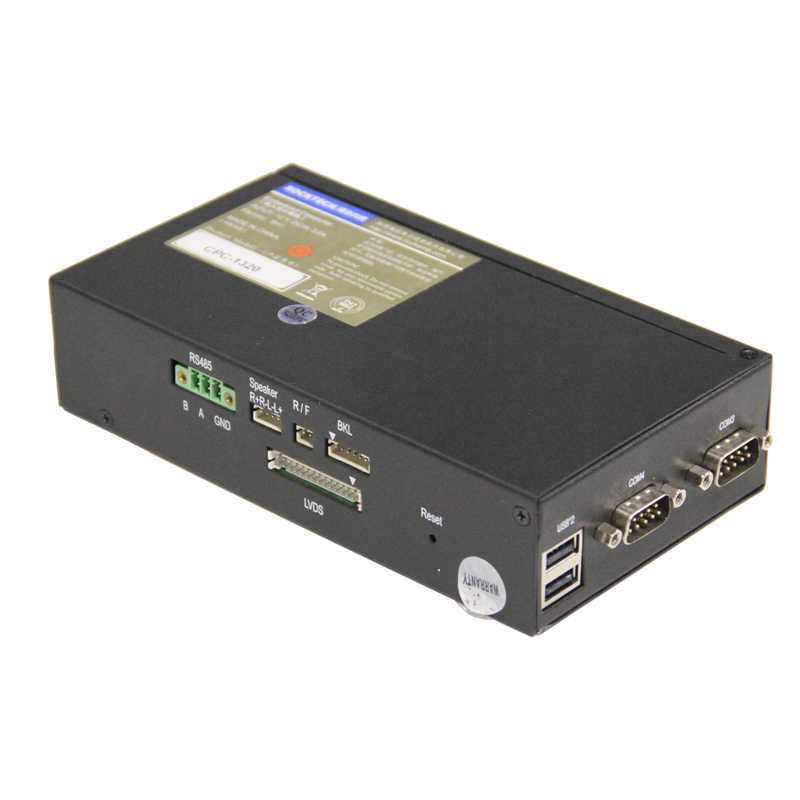

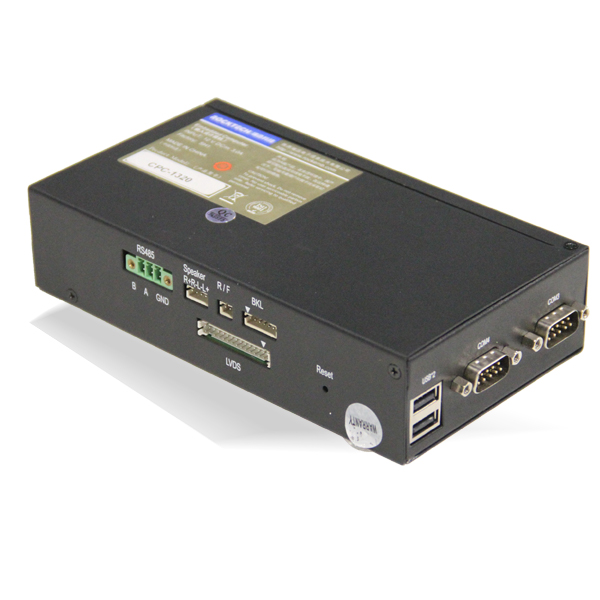

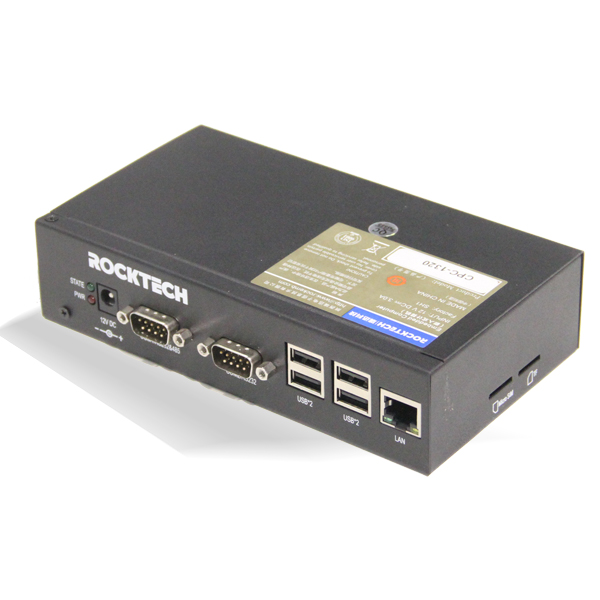

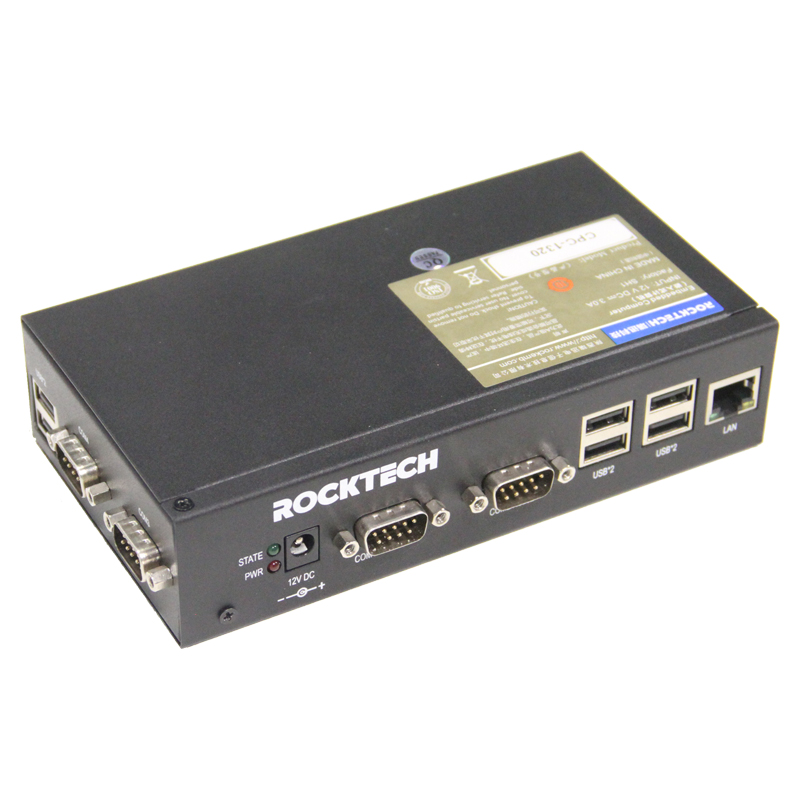

IMX6安卓工控机CPC-1320

IMX6安卓工控机CPC-1320

NXP Cortex-A9 i.MX6 双 / 四核 板载 1GB/2GB DDR3 板载 8/16GB eMMC 6*USB2.0(Type-A),1*OTG(Micro USB) HDMI& LVDS &VGA/ LVDS 多种显示方式可选支持 1*Mini-PCIe 4*RS232&1*RS485/3*RS232&1*RS232& RS485&1*RS485 多种串口可选 低功耗无风扇设计

样机申请 资料下载 咨询电话:400 602 5060

特性


  6路USB、5路串口



  满足更多外设需求



  满足更多上下机通讯需求



  1路百/千兆自适应LAN口



  满足更多网络场景需求



  实现数据传输



1路LVDS显示+1路背光接口



实现屏幕接入



严苛环境适用



丰富的扩展接口



1*TF卡槽



1*SIM卡槽


适用范围

人机界面交互设备
轨道交通
工业自动化
医疗设备终端
无人值守智能终端
便携式设备

规格

操作系统 OS Linux 版本 3.14.52/ Android 版本 4.4.2/5.1
 处理器  CPU NXP Cortex-A9 i.MX6 双 / 四核
内存  技术 板载 1GB/2GB DDR3
 存储 形式 板载 8GB/16GB eMMc,TF 卡 SAT
 显示 CPC-1320)  LVDS 1* 双八 LVDS
显示 (CPC-1322) HDMI 1*A 型 HDMI;
 LVDS  1* 双八 LVDS;
 VGA  1*VGA(DB15)
 I/O  Mini PCIe 1* 内置 Mini PCIe( 支持标准 3/4G 模块 )
 USB 6*USB2.0(Type-A),1*OTG(Micro USB)
 Audio  1* Line Out1 Mic 皆为 3.5mm 标准插座 2*5W/CH 功放输出
串口 (CPC-1320)  4*RS232(DB9);1*RS485(3Pin 绿色端子 )
显示 (CPC-1322)  3*RS232(DB9)1*RS232&RS485(DB9) 1*RS485(3Pin 绿色端子 )
 TF 卡  1*TF 卡槽
 SIM 卡  1*Micro-SIM 卡插槽
通信接口  以太网  1*10M/100M/1000M bps RJ45 接口
WiFi、蓝牙 1* 板载 WiFi,带热点功能,802.11b/g/n,BT4.0
4G  Mini  PCIe 接口模块可选
 安全特性  看门狗定时器 1*CPU 看门狗 时间间隔 0 〜 128 秒,1* 外部看门狗
电源  输入电压范围  12V DC 过压过流保护,防反接保护
环境  工作温度  -20℃ ~70℃
工作湿度  0%~90% 的相对湿度,非冷凝
 认证 认证  CCC

订货信息

产品型号 CPU 内存 eMMC USB 接口 串口 LAN VGA HDMI LVDS 工作温度 尺寸(W*D*H)
CPC-1320-00201 IMX6U 1GB 8GB 6*USB2.01* OTG 3* RS2321* RS4851*RS232&RS485 1*LAN / / 1 -20℃ ~70℃ 167.6*93*40.9mm
CPC-1320-R02 IMX6Q 2GB 16GB 6*USB2.01* OTG 3* RS2321* RS4851*RS232&RS485 1*LAN / / 1 -20℃ ~70℃ 167.6*93*40.9mm
CPC-1322-R01 IMX6U 1GB 8GB 6*USB2.01* OTG 3* RS2321* RS4851*RS232&RS485 1*LAN 1 1 1 -20℃ ~70℃ 167.6*93*40.9mm
CPC-1322-R02 IMX6Q 2GB 16GB 6*USB2.01* OTG 3* RS2321* RS4851*RS232&RS485 1*LAN 1 1 1 -20℃ ~70℃ 167.6*93*40.9mm

可选配件

料号 产品名称 描述
02.MD.02.0002A 4G 模块 4G 模块支持单天线
02.MD.02.0010A 4G 模块 4G 模块支持带分集双天线
02.MD.02.0008A 4G 模块 4G 模块支持带分集双天线 GPS 功能
02.AT.03.0013X 4G 外置天线 4G 外置天线
02.AT.01.0008X wifi 外置天线 wifi 外置天线
03.DY.01.0001A 电源适配器 带电源转接线,2.5mmDC 公头
02.AT.02.0002X GPS 外置天线 GPS 外置天线
